移动伸缩喷漆房
规格: 定制
品牌: 银湖
编号: A005
型号: HQSB
电话: 0510-85629676
价格:
20000.00
产品详情


序号

项目

单位

参数

备注

一、移动前室

1

室体内腔尺寸(长×宽×高)

mm

非标定制


2

室体外形尺寸(长×宽×高)

mm

非标定制


3

室体收缩尺寸(长×宽×高)

mm

非标定制


4

室体行走轨距、导轨规格

mm

15#


5

室体材质及颜色


矩型管冰灰色阻燃PVC蓬布外蓝内白


6

室体驱动元件功率

kW

1.1kw   2台


7

室体驱动行走速度

m/min

8~10

速度可调

8

室体驱动元件形式及数量

减速电机驱动;2台


9

室体防爆警示灯数量(型号)

1 (LDE-110)


10

内照明用防爆顶灯型号


CBD-105


11

内照明用防爆顶灯数量

1


12

内照明用防爆顶灯功率

w

定制


二、干式漆雾过滤器共1台

1

型号


YKHB-wb06型


2

漆雾处理器外形尺寸(长×宽×高)

mm

定制


3

处理风量

m3/h

根据截面积而定


4

排风风速

m/s

0.3m/s-0.5m/s


6

废气处理设备

定制

三、排风系统

1

离心风机型号


B4-72


2

离心风机排风风量

m3/h

定制


3

离心风机排风风压

bar

0.013(1300Pa)


4

离心风机电机功率

kw

定制


5

离心风机数量

1


6

风管规格

mm

定制


7

风管材质、厚度


1.0mm厚镀锌钢板;


五、电气控制系统

1

电气控制箱数量及参数


总控柜1台:

装机功率:定制


2

电气控制系统功能说明


排风机启停

电机过载保护

伸缩移动前室的移动控制

伸缩移动前室的自动限位报警控制

电动卷帘门升降控制

防爆照明的分组控制等


3

电气控制系统控制程序说明


可任意位置停车并有限位


4

电气控制系统的组成


可分组控制


六、整机

1

安装条件


厂房内安装


2

喷漆房室内噪音

dB

小于80分贝


3

喷漆房漆雾、粉尘净化率

%

≥90

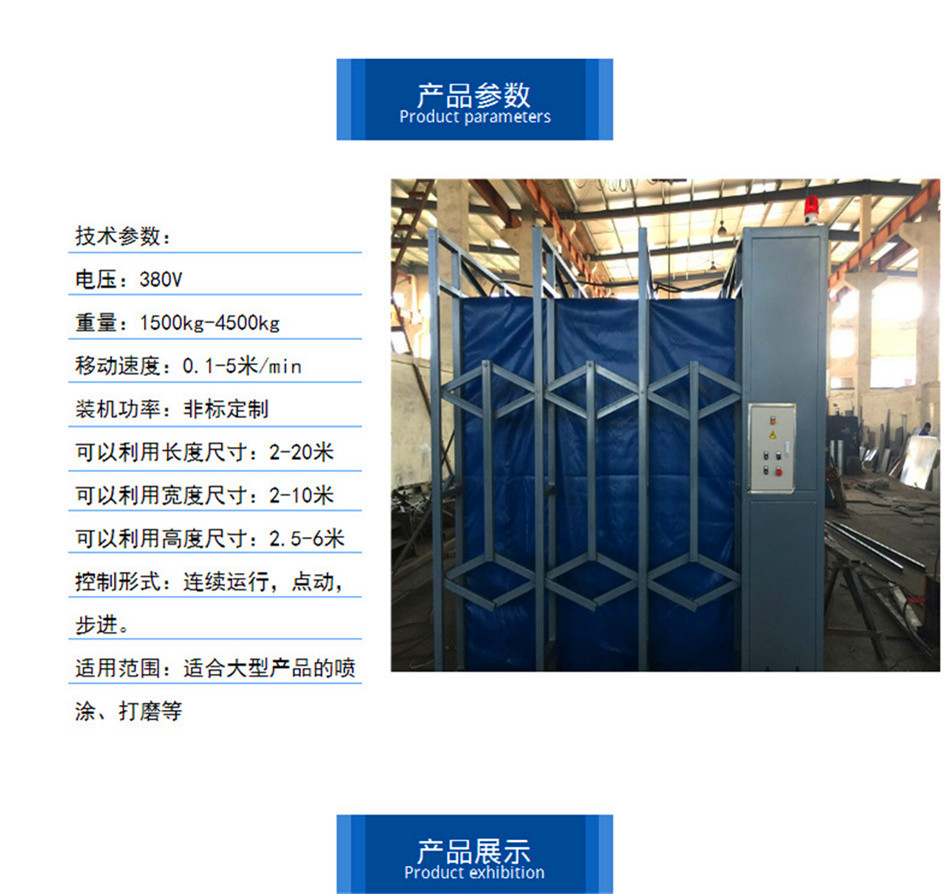

移动伸缩喷漆房的结构:

主要设备构成:伸缩移动前室、漆雾过滤系统等组成。

伸缩移动前室是由框架主体,驱动装置,阻燃PVC布,防爆照明等组成的半封闭空房,形成涂装作业有效场所。

骨架为方管组成,顶部骨架与两侧骨架采用联接结构,骨架分为2片,伸缩行走采用电动进行。


在移动房骨架内侧采用防火布敷设,其固定在骨架上,整个侧面及顶部为封闭,侧面与地面有缝隙。

   移动伸缩喷漆房的伸缩移动式前室配设有顶部照明,照明采用防爆灯,透光性好,耐老化,坚固耐用,容易清洁,最适合用于多尘、潮湿的使用环境,防尘、防潮性能特佳,防护等级

整个骨架与连接杆均采用喷漆处理,内部压条采用铝合金压条。

主要特点:


   特点1:双减速机驱动

   两台减速机设置在主动梁下侧方,检修方便,箱体为可拆式安全警示板组合而成,维护或检修时只需将警示板上的固定螺钉拧下即可。两台减速机采用了互锁,当一台发生故障时,系统会自动报警,同时。另外一台也不能启动。


特点2:采用了双重限位开关

   移动伸缩喷漆房的起点与终端均设有一个限位开关挡块,当前室完全打开时,第一个限位开关接触到挡块后减速机自动停止,若第一个限位开关失灵,那么第二个限位开关继续起作用。起到双重保护作用。前室合拢时也一样。


特点3:具有自动消除误差功能

   由于伸缩前室采用的滚动行走,行走轮与轨道之间有可能会出现打滑现象,造成两边减速机不同步,若不及时将误差消除,误差累计到一定程度就很容易导致前室发生脱轨现象。

   为避免出现累计误差,上面提到的双减速机驱动,双限位开关就能很好的将误差消除。


特点4:具有主动轮防打滑功能

   采用双主动轮驱动。一个主动轮在前,一个在后,通过链条链接,当其中一个主动轮发生打滑时,会被另外一个主动轮通过链条阻止其打滑。从而进一步提高伸缩房的安全性。


特点5PVC自动折叠功能

   伸缩框架间设有防损挡块。确保前室合拢时PVC布不会被夹破。


特点6:具有扫轨清障装置

   在伸缩室的主动轮设有扫轨铲,可将轨道上面的障碍物清除掉,消除隐患。


特点7:伸缩室内敷设的电源线均为耐折耐磨型橡套电缆,使用寿命可达5-8年。


特点8:控制安全性

伸缩室需要展开时,操作人员只有手动按住运行按钮时,伸缩房才可移动,方便操作人员观察伸缩房运行情况及周边是否存在障碍物。


移动伸缩喷漆房参数:


v 伸缩房移动速度:8-10/min

v 材质:框架部分:采用矩形管焊接而成,连杆采用矩形管通过销轴(45#)链接,框架表面采用喷塑处理

v 段接篷布:采用高强度阻燃PVC布,颜色为内白外蓝

v 轨道采用15#轻轨。

v 防爆减速机:在伸缩房两侧安装有独立的行走减速机,同步性良好,以保证两侧行走一致。采用NMRV系列减速机,为融合国外先进技术研发而成的新一代产品,机体采用优质铝合金压铸成型,体积小,散热快,美观耐用,输出扭矩大,传动平稳,噪音小。

v 防爆照明:由防爆罩和菲利普节能灯组成,节能灯采用螺纹口与底座安装,更换简单、方便。其最大优点是不需要启辉器,避免了日常更换启辉器的麻烦。
